| MOQ: | 1 세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 수출 포장/맞춤형 포장 |
| 지불 방법: | 전신환, 신용장 |

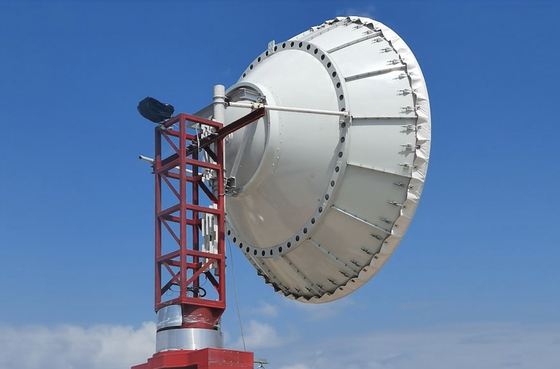

2.4m/8ft 표준 양극화 마이크로파 파라볼 안테나
- 우리의 특허 분할 엽 마이크로파 통신 대사 안테나 대 지름, 어떤 품질을 손상없이 포장 및 운송 비용을 크게 절약 할 수 있습니다;
- 고성능 초고 XPD 패러볼 안테나
- 간단한 조립 minimally 필요한 조립은 현장에서 설치를 단순화하고 factory-tested 품질을 보장합니다.
전기 성능:
|
안테나 모델 |
안테나 크기 ((m/ft) |
주파수 (GHZ) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 dB) |
ISO |
||
| 낮은 | 중간 | 위쪽 | ||||||||
| CMP243DA | 2.4m/8ft | 3.6-42 | 36.1 | 37.3 | 38 | 2.4 | 30 | 1.15 | 62 | 35 |
| CMP244DA | 2.4m/8ft | 4.4-5.0 | 38.0 | 38.8 | 39.3 | 2.0 | 30 | 1.15 | 63 | 35 |
| CMP246WDA | 2.4m/8ft | 5.925-7.125 | 40.8 | 41.7 | 42.5 | 1.4 | 30 | 1.1 | 67 | 35 |
| CMP247WDA | 2.4m/8ft | 7.125-8.5 | 42.5 | 43.3 | 44.0 | 1.1 | 30 | 1.1 | 69 | 35 |
| CMP2410WDA | 2.4m/8ft | 10-11번7 | 45.5 | 46.1 | 46.8 | 0.8 | 30 | 1.1 | 71 | 35 |
| CMP2413WDA | 2.4m/8ft | 12.2-1325 | 47.5 | 47.7 | 47.9 | 0.7 | 30 | 1.1 | 72 | 35 |
| CMP2415DA | 2.4m/8ft | 14.4-15.35 | 48.6 | 48.8 | 49.1 | 0.6 | 30 | 1.1 | 74 | 35 |
기계적 성능:
| 장착 기둥 직경 |
φ114mm |
| 미세한 아지무스 조정 |
거친 360° 얇은 ± 5° |
| 고도 조정 |
±5° |
| 바람 속도 가동 |
시속 180km |
| 바람 속도 생존 |
시속 200km |
| 얼음 부하 |
25.4mm |
| 작동 온도 |
-55~+70°C |
1낮은/중간/높은 이득은-0.5dBi 지연이 정상 범위 내에 있습니다.
2.F/Bradio:대선선에 비해 가장 높은 방사선을 표시합니다. 대역 전체에서 180°±40°에서. 다른 점이 명시되지 않는 한 생산 안테나는 2dB 이상 등급 값을 초과하지 않습니다.
