| MOQ: | 1 세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 수출 포장/맞춤형 포장 |
| 지불 방법: | 전신환, 신용장 |

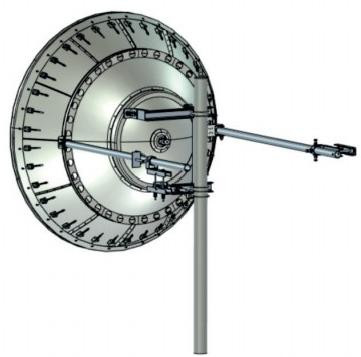

1.8m/6ft 고 XPD 성능 쌍극화 마이크로파 파라볼 안테나
- 우리의 특허 분할 엽 마이크로파 통신 대사 안테나 대 지름, 어떤 품질을 손상없이 포장 및 운송 비용을 크게 절약 할 수 있습니다;
- 고성능 초고 XPD 패러볼 안테나
- 간단한 조립 minimally 필요한 조립은 현장에서 설치를 단순화하고 factory-tested 품질을 보장합니다.
- 우리의 특허 분할 엽 마이크로파 통신 대사 안테나 대 지름, 어떤 품질을 손상없이 포장 및 운송 비용을 크게 절약 할 수 있습니다;
- 고성능 초고 XPD 패러볼 안테나
- 간단한 조립 minimally 필요한 조립은 현장에서 설치를 단순화하고 factory-tested 품질을 보장합니다.
전기 성능:
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
| 낮은 | 중간 | 위쪽 | ||||||||
| CMP183DB | 1.8m/6ft | 3.6-42 | 33.8 | 34.8 | 35.3 | 3.1 | 33 | 1.15 | 60 | 38 |
| CMP184DB | 1.8m/6ft | 4.4-5.0 | 35.7 | 36.3 | 36.8 | 2.6 | 33 | 1.15 | 61 | 38 |
| CMP186WDB | 1.8m/6ft | 5.925-7.125 | 38.4 | 39.4 | 39.8 | 1.8 | 33 | 1.1 | 65 | 38 |
| CMP187WDB | 1.8m/6ft | 7.125-8.5 | 40.0 | 40.8 | 41.5 | 1.5 | 33 | 1.1 | 66 | 38 |
| CMP1810WDB | 1.8m/6ft | 10-11번7 | 43.0 | 43.7 | 44.3 | 1.1 | 33 | 1.1 | 69 | 38 |
| CMP1813WDB | 1.8m/6ft | 12.2-1325 | 45.0 | 45.2 | 45.3 | 0.9 | 33 | 1.1 | 70 | 38 |
| CMP1815DB | 1.8m/6ft | 14.4-15.35 | 46.1 | 46.3 | 46.6 | 0.8 | 33 | 1.1 | 71 | 38 |
기계적 성능:
|
장착 기둥 직경 |
Φ114mm |
|
미세한 아지무스 조정 |
거친 360° 얇은 ±5° |
|
고도 조정 |
±5° |
|
바람 속도 가동 |
시속 180km |
|
바람 속도 생존 |
시속 200km |
|
얼음 부하 |
25.4mm |
|
작동 온도 |
-55~+70°C |
1낮은/중간/높은 이득은-0.5dBi 지연이 정상 범위 내에 있습니다.
2.F/Bradio:대선선에 비해 가장 높은 방사선을 표시합니다. 대역 전체에서 180°±40°에서. 다른 점이 명시되지 않는 한 생산 안테나는 2dB 이상 등급 값을 초과하지 않습니다.
