| MOQ: | 1 세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 수출 포장/맞춤형 포장 |
| 지불 방법: | 전신환, 신용장 |

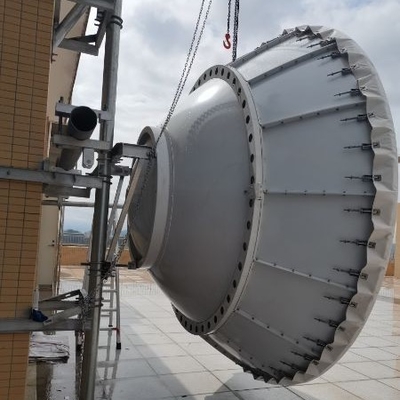

3.0m/10ft 클래스3 듀얼 포라라이즈드 안테나
- 우리의 특허 분할 엽 마이크로파 통신 대사 안테나 대 지름, 어떤 품질을 손상없이 포장 및 운송 비용을 크게 절약 할 수 있습니다;
- 뛰어난 앞/뒤 비율을 가진 고성능 ETSI 클래스 3 및 US FCC 101 준수 패러볼 안테나
- 간단한 조립 minimally 필요한 조립은 현장에서 설치를 단순화하고 factory-tested 품질을 보장합니다.
전기 성능:
3.0m/10ft 초고 XPD 성능 듀얼 포라라이즈드 마이크로 웨이브 패러볼 안테나 사양
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CMP303DC |
30.0m/10ft |
3.6-42 |
38.3 |
38.9 |
39.5 |
1.9 |
40 |
1.15 |
64 |
45 |
|
CMP304DC |
30.0m/10ft |
4.4-5.0 |
40 |
40.6 |
41.1 |
1.5 |
40 |
1.15 |
65 |
45 |
|
CMP306WDC |
30.0m/10ft |
5.925-7.125 |
42.8 |
43.6 |
44.4 |
1.1 |
40 |
1.1 |
69 |
45 |
|
CMP307WDC |
30.0m/10ft |
7.125-8.5 |
44.4 |
45.2 |
46.0 |
0.9 |
40 |
1.1 |
71 |
45 |
|
CMP3010WDC |
30.0m/10ft |
10-11번7 |
47.4 |
48.1 |
48.7 |
0.7 |
40 |
1.1 |
73 |
45 |
|
CMP3013WDC |
30.0m/10ft |
12.2-1325 |
49.4 |
49.6 |
49.8 |
0.6 |
40 |
1.1 |
75 |
45 |
3.0m/10ft 높은 XPD 성능 듀얼 폴라리제드 마이크로 웨브 패러볼 안테나 사양
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CMP303DB |
30.0m/10ft |
3.6-42 |
38.3 |
38.9 |
39.5 |
1.9 |
33 |
1.15 |
64 |
38 |
|
CMP304DB |
30.0m/10ft |
4.4-5.0 |
40 |
40.6 |
41.1 |
1.5 |
33 |
1.15 |
65 |
38 |
|
CMP306WDB |
30.0m/10ft |
5.925-7.125 |
42.8 |
43.6 |
44.4 |
1.1 |
33 |
1.1 |
69 |
38 |
|
CMP307WDB |
30.0m/10ft |
7.125-8.5 |
44.4 |
45.2 |
46.0 |
0.9 |
33 |
1.1 |
71 |
38 |
|
CMP3010WDB |
30.0m/10ft |
10-11번7 |
47.4 |
48.1 |
48.7 |
0.7 |
33 |
1.1 |
73 |
38 |
|
CMP3013WDB |
30.0m/10ft |
12.2-1325 |
49.4 |
49.6 |
49.8 |
0.6 |
33 |
1.1 |
75 |
38 |
3.0m/10ft 표준 성능 듀얼 포라라이즈드 마이크로 웨브 패러볼 안테나 사양
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CMP303DA |
30.0m/10ft |
3.6-42 |
38.3 |
38.9 |
39.5 |
1.9 |
30 |
1.15 |
64 |
35 |
|
CMP304DA |
30.0m/10ft |
4.4-5.0 |
40 |
40.6 |
41.1 |
1.5 |
30 |
1.15 |
65 |
35 |
|
CMP306WDA |
30.0m/10ft |
5.925-7.125 |
42.8 |
43.6 |
44.4 |
1.1 |
30 |
1.1 |
69 |
35 |
|
CMP307WDA |
30.0m/10ft |
7.125-8.5 |
44.4 |
45.2 |
46.0 |
0.9 |
30 |
1.1 |
71 |
35 |
|
CMP3010WDA |
30.0m/10ft |
10-11번7 |
47.4 |
48.1 |
48.7 |
0.7 |
30 |
1.1 |
73 |
35 |
|
CMP3013WDA |
30.0m/10ft |
12.2-1325 |
49.4 |
49.6 |
49.8 |
0.6 |
30 |
1.1 |
75 |
35 |
|
장착 기둥 직경 |
Φ114mm |
|
미세한 아지무스 조정 |
거친 360° 얇은 ±5° |
|
고도 조정 |
±5° |
|
바람 속도 가동 |
시속 180km |
|
바람 속도 생존 |
시속 200km |
|
얼음 부하 |
25.4mm |
|
작동 온도 |
-55~+70°C |
1낮은/중간/높은 이득은-0.5dBi 지연이 정상 범위 내에 있습니다.
2.F/Bradio:대선선에 비해 가장 높은 방사선을 표시합니다. 대역 전체에서 180°±40°에서. 다른 점이 명시되지 않는 한 생산 안테나는 2dB 이상 등급 값을 초과하지 않습니다.
|
|
