| MOQ: | 1 세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 수출 포장/맞춤형 포장 |
| 지불 방법: | 전신환, 신용장 |
다재다능한 응용:

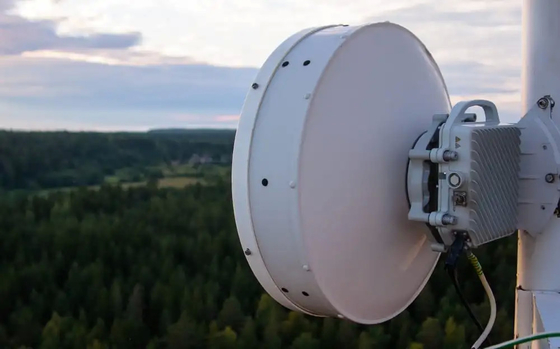

위성 통신 및 무선 백하울 네트워크에서 레이더 시스템 및 전파 천문학에 이르기까지 마이크로 웨브 패러볼 안테나는 다양한 산업 분야에서 광범위한 응용 프로그램을 찾습니다.다양성, 높은 성능과 신뢰성으로 결합되어 중요한 통신 필요에 가장 선호되는 선택입니다.
특징:
전기 성능:
|
안테나 모델 |
안테나 크기 (m) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CM09U6WD |
0.9 |
5.925-7.125 |
32.7 |
33.5 |
34.3 |
3.6 |
30 |
1.3 |
58 |
35 |
|
CM09U7WD |
0.9 |
7.125-8.5 |
34.3 |
35.1 |
35.8 |
2.8 |
30 |
1.3 |
59 |
35 |
|
CM09U10WD |
0.9 |
10.125-11.7 |
37.0 |
38.0 |
38.6 |
2.0 |
30 |
1.3 |
63 |
35 |
|
CM09U13D |
0.9 |
12.75-1325 |
39.3 |
39.5 |
39.7 |
1.7 |
30 |
1.3 |
64 |
35 |
|
CM09U15D |
0.9 |
14.4-15.35 |
40.4 |
40.7 |
41 |
1.5 |
30 |
1.3 |
59 |
35 |
|
CM09U18D |
0.9 |
17.7-19.7 |
42.2 |
42.7 |
43.1 |
1.2 |
30 |
1.3 |
68 |
35 |
|
CM09U23D |
0.9 |
21.2-236 |
43.7 |
44.2 |
41.1 |
1.0 |
30 |
1.3 |
69 |
35 |
|
CM09U26D |
0.9 |
24.2-265 |
44.9 |
45.3 |
45.7 |
0.9 |
30 |
1.3 |
70 |
35 |
기계적 성능:
|
장착 기둥 직경 |
Φ114mm |
|
미세한 아지무스 조정 |
거친 360° 얇은 ±15° |
|
고도 조정 |
미세 ±10° |
|
바람 속도 가동 |
162km/h |
|
바람 속도의 생존 등급 |
250km/h |
|
얼음 부하 |
25.4mm |
|
작동 온도 |
-45°C ~ +65°C |
1낮은/중간/높은 이득은-0.5dBi 지연이 정상 범위 내에 있습니다.
2.F/Bradio:대선선에 비해 가장 높은 방사선을 표시합니다. 대역 전체에서 180°±40°에서. 다른 점이 명시되지 않는 한 생산 안테나는 2dB 이상 등급 값을 초과하지 않습니다.
|
|
