| MOQ: | 1 세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 수출 포장/맞춤형 포장 |
| 지불 방법: | 전신환, 신용장 |

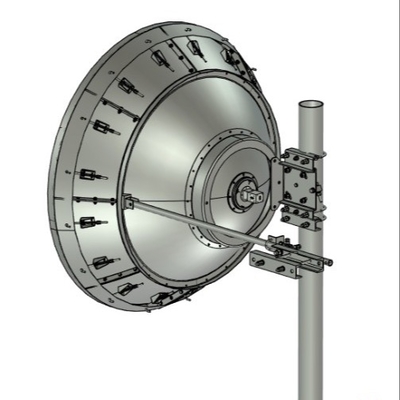

1.2m/4ft 클래스3 듀얼 포라라이즈드 안테나
- 우리의 특허 분할 엽 마이크로파 통신 대사 안테나 대 지름, 어떤 품질을 손상없이 포장 및 운송 비용을 크게 절약 할 수 있습니다;
- 뛰어난 앞/뒤 비율을 가진 고성능 ETSI 클래스 3 및 US FCC 101 준수 패러볼 안테나
- 간단한 조립 minimally 필요한 조립은 현장에서 설치를 단순화하고 factory-tested 품질을 보장합니다.
전기 성능:
1.2m/4ft 초고 XPD 성능 듀얼 포라라이즈드 마이크로 웨브 파라볼 안테나 사양
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CMP124DC |
1.2m/4ft |
4.4-5.0 |
32.0 |
32.6 |
33.1 |
3.7 |
40 |
1.2 |
58 |
45 |
|
CMP126WDC |
1.2m/4ft |
5.925-7.125 |
34.9 |
35.7 |
36.5 |
2.7 |
40 |
1.15 |
61 |
45 |
|
CMP127WDC |
1.2m/4ft |
7.125-8.5 |
36.5 |
37.3 |
38.0 |
2.2 |
40 |
1.15 |
63 |
45 |
|
CMP1210WDC |
1.2m/4ft |
10-11번7 |
39.6 |
40.2 |
40.8 |
1.6 |
40 |
1.15 |
65 |
45 |
|
CMP1213WDC |
1.2m/4ft |
12.2-1325 |
41.6 |
41.7 |
41.9 |
1.3 |
40 |
1.15 |
66 |
45 |
|
CMP1215DC |
1.2m/4ft |
14.4-15.35 |
42.6 |
42.9 |
43.2 |
1.1 |
40 |
1.15 |
66 |
45 |
1.2m/4ft 높은 XPD 성능 듀얼 폴라리제드 마이크로 웨이브 패러볼 안테나 사양
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CMP124DA |
1.2m/4ft |
4.4-5.0 |
32.0 |
32.6 |
33.1 |
3.7 |
30 |
1.2 |
58 |
35 |
|
CMP126WDA |
1.2m/4ft |
5.925-7.125 |
34.9 |
35.7 |
36.5 |
2.7 |
30 |
1.15 |
61 |
35 |
|
CMP127WDA |
1.2m/4ft |
7.125-8.5 |
36.5 |
37.3 |
38.0 |
2.2 |
30 |
1.15 |
63 |
35 |
|
CMP1210WDA |
1.2m/4ft |
10-11번7 |
39.6 |
40.2 |
40.8 |
1.6 |
30 |
1.15 |
65 |
35 |
|
CMP1213WDA |
1.2m/4ft |
12.2-1325 |
41.6 |
41.7 |
41.9 |
1.3 |
30 |
1.15 |
66 |
35 |
|
CMP1215DA |
1.2m/4ft |
14.4-15.35 |
42.6 |
42.9 |
43.2 |
1.1 |
30 |
1.15 |
66 |
35 |
1.2m/4ft 표준 성능 듀얼 포라라이즈드 마이크로 웨브 패러볼 안테나 사양
|
안테나 모델 |
안테나 크기 (m/ft) |
주파수 (GHz) |
이득 (dBi) |
3dB BW (degs) |
XPD (dB) |
VSWR |
F/B 라디오 (dB) |
ISO |
||
|
낮은 |
중간 |
위쪽 |
||||||||
|
CMP124DA |
1.2m/4ft |
4.4-5.0 |
32.0 |
32.6 |
33.1 |
3.7 |
30 |
1.2 |
58 |
35 |
|
CMP126WDA |
1.2m/4ft |
5.925-7.125 |
34.9 |
35.7 |
36.5 |
2.7 |
30 |
1.15 |
61 |
35 |
|
CMP127WDA |
1.2m/4ft |
7.125-8.5 |
36.5 |
37.3 |
38.0 |
2.2 |
30 |
1.15 |
63 |
35 |
|
CMP1210WDA |
1.2m/4ft |
10-11번7 |
39.6 |
40.2 |
40.8 |
1.6 |
30 |
1.15 |
65 |
35 |
|
CMP1213WDA |
1.2m/4ft |
12.2-1325 |
41.6 |
41.7 |
41.9 |
1.3 |
30 |
1.15 |
66 |
35 |
|
CMP1215DA |
1.2m/4ft |
14.4-15.35 |
42.6 |
42.9 |
43.2 |
1.1 |
30 |
1.15 |
66 |
35 |
기계적 성능:
|
장착 기둥 직경 |
Φ114mm |
|
미세한 아지무스 조정 |
거친 360° 얇은 ±15° |
|
고도 조정 |
미세 ±10° |
|
바람 속도 가동 |
시속 180km |
|
바람 속도 생존 |
시속 200km |
|
얼음 부하 |
25.4mm |
|
작동 온도 |
-55~+70°C |
|
|
