무선 PtMP 통신을 위한 하이 가인 마이크로 웨브 호너 안테나

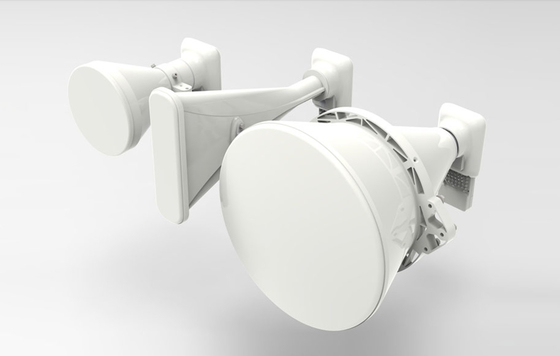

마이크로 웨이브 호너 안테나 (Microwave Horn Antenna) 는 마이크로 웨이브 신호를 송수신하고 수신하는 데 사용되는 안테나의 일종이다.좁은 오프닝에서 더 넓은 오프닝으로 점차 확장 되는 팽창 된 파도 유도 구조이 설계는 안테나가 마이크로파 주파수 범위에서 효율적으로 전자기파를 발산하거나 캡처 할 수 있습니다.
마이크로파 호너 안테나의 한 가지 장점은 광범위한 대역폭의 기능으로 마이크로파 스펙트럼 내에서 다양한 주파수에서 작동 할 수 있습니다.이것은 다양한 응용 프로그램에 적합 합니다, 레이더 시스템, 위성 통신, 무선 네트워크, 과학 연구 등
효율적인 PtMP 코른 안테나:
전기 성능:
주파수 범위 (GHz)
|
이득 (dBi) | 아지무스 빔 너비 -3dB | 높이 빔 너비 -3dB | 아지머스 빔 너비 -6dB | 높이 빔 너비 -6dB | 앞/뒤 비율 (dB) | VSWR | 양극화 | |
30° | 50.0-7.0 | 18 |
H21° V21° |
H21° V21° |
H30° V30° |
H30° V30° |
37 | ≤1.8 | 이중 선형 |
40° | 50.0-7.0 | 16 |
H27° V27° |
H27° V27 |
H40° V40° |
H40° V40° |
35 | ≤1.8 | 이중 선형 |
50° | 50.0-7.0 | 14 |
H33° V33° |
H33° V33° |
H50° V50° |
H50° V50° |
33 | ≤1.8 | 이중 선형 |
60° | 50.0-7.0 | 13 |
H41° V41° |
H41° V41° |
H60° V60° |
H60° V60° |
32 | ≤1.8 | 이중 선형 |
70° | 50.0-7.0 | 11 |
H50° V50° |
H50° V50° |
H70° V70° |
H70° V70° |
30 | ≤1.8 | 이중 선형 |
80° | 50.0-7.0 | 10 |
H60° V60° |
H60° V60° |
H80° V80° |
H80° V80° |
29 | ≤1.8 | 이중 선형 |
90° | 50.0-7.0 | 9 |
H67° V67° |
H67° V67° |
H90° V90° |
H90° V90° |
28 | ≤1.8 | 이중 선형 |
안테나 연결 | 웨이브가이드 (동구안 유명 정밀품에 의해 특별 제작) 또는 SMA |
순중량 | 2.5kg/5.5lb |
소재 | 자외선 안정화 PC, 알루미늄 합금 |
바람의 생존성 | 시속 200km |
풍력 부하 | 시속 200km |
장착 | 기계적 조절: ±25° 높음, ±25° 아지무트 폴 호환성: Ø40 ~ 60 mm |
기상 보호 | IP55 |
